數據中心智慧消防平臺解決方案
1、概述
智慧消防云平臺基于物聯網、大數據、云計算等現代信息技術，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡，并對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過云平臺進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管等目標。實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“系統化”需求。從火災預防，到火情報警，再到控制聯動，在統一的系統大平臺內運行，用戶、安保人員、監管單位都能夠通過平臺直觀地看到每一棟建筑物中各類消防設備和傳感器的運行狀況，并能夠在出現細節隱患、發生火情等緊急和非緊急情況下，在幾秒時間內，相關報警和事件信息通過手機短信、語音電話、郵件提醒和APP推送等手段，就迅速能夠迅速通知到達相關人員。
2、參考標準
GB50052-2009 《供配電系統設計規范》
GB50054-2011 《低壓配電設計規范》
GB2887 《計算站場地技術條件》
GB 26875.2-2011 《城市消防遠程監控系統》
3、配置方案

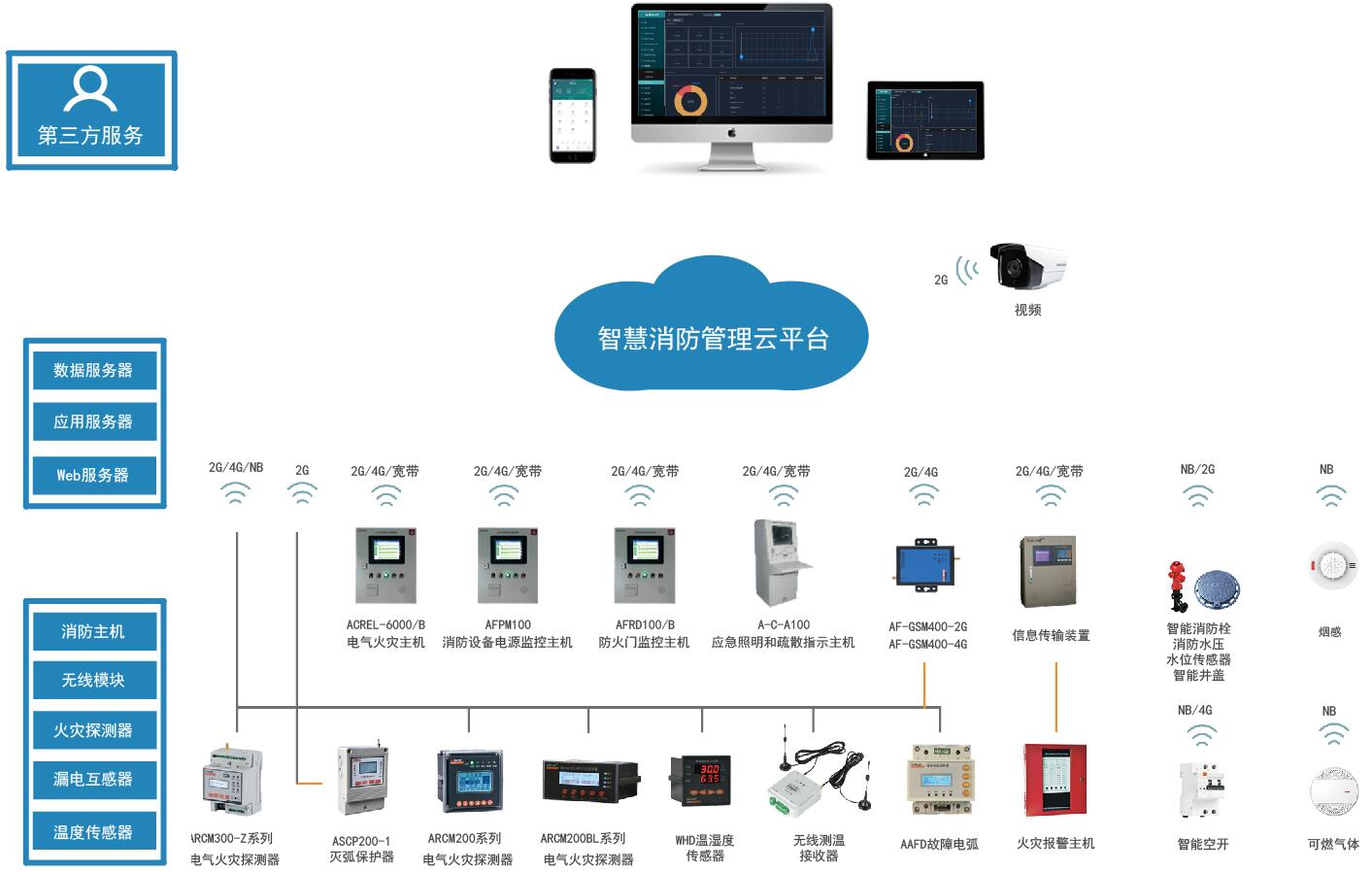

4、系統結構
5、系統功能
● 平臺首頁
用戶登錄成功之后進入首頁，如圖所示。主要展示的內容有：項目概況、設備狀態、探測器分類、設備報警信息、報警分類、報警統計、設備臺賬信息等。其中百度地圖可以選配成3D建筑模型。
● 電氣火災子系統
該子系統可以接入電氣火災、孤航電弧、電氣火災主機、滅弧式保護器探測和無線測溫探測等。點擊電氣火災子系統進入電氣火災監控頁面，如圖所示。
● 防排煙子系統
該子系統通過高靈敏的無線煙感報警裝置，實現對煙霧、有害氣體、及氣體滅火信息等實時監控，實時秒級檢測煙霧，一且發現監測數劇超過風險閾值，APP、短信報警、電話報警統統上陣，通過設備的標簽、地理位置定位，快速通知業主、物業消防單位是哪個位置的火災隱情。
● 消防水子系統
該系統將會實時的監控消防水管網的壓力、液位、是否漏水，以及開蓋等事件，當消防水壓不夠，管網漏水時，系統也能實時地發出警報，能讓相關人員及時維修維護，保障消防安全。
在水泵控制柜電源、故障、啟停和手/自動狀態信息；在主管網安裝壓力傳感器，實時采集主管網實時壓力信息；在各閥門處安裝傳感器，實時采集閥門開閉狀態信息；在屋頂水箱安裝感知器，實時采集水箱水量信息；在末端試水裝置安裝壓力傳感器，實時采集末端實時壓力信息。系統通過分析數據信息、調取現場視頻等多種方式，快速發現異常及故障，有效減少消防水現場檢查次數、降低工作強度、提高工作效率，保障消防水系統在火災發生時發揮真正的作用。
在水泵控制柜電源、故障、啟停和手/自動狀態信息；在主管網安裝壓力傳感器，實時采集主管網實時壓力信息；在各閥門處安裝傳感器，實時采集閥門開閉狀態信息；在屋頂水箱安裝感知器，實時采集水箱水量信息；在末端試水裝置安裝壓力傳感器，實時采集末端實時壓力信息。系統通過分析數據信息、調取現場視頻等多種方式，快速發現異常及故障，有效減少消防水現場檢查次數、降低工作強度、提高工作效率，保障消防水系統在火災發生時發揮真正的作用。
● 消防設備電源子系統
該子系統可以實時監控消防系統各個部件（如消防報警主機、樓層顯示器、水泵、噴淋泵、電梯等）的電源工作狀態，確保消防設備供電正常，并對各個部件電源產生的過壓、欠壓、過流、短路、斷路等故障報警提示。
● 防火門子系統
該子系統通過與門禁報警、視頻識別的關聯，實時監控消防通道、安全出口、生命通道防火門的開閉及消防通道堆放物情況，實現緊急情況下的開閉控制等功能。確保防火門常閉、不上鎖狀態及保障火警救援是消防生命通道的暢通等，保障安全的生活、工作環境。
● 視頻監控子系統
數據中心收到感應端各子系統報警信息后，可調出報警位置關聯的監控攝像頭圖像，查看報警現場視頻輔助進行火情確認。實現火災報警子系統、消防水子系統、電氣火災子系統、防排煙子系統、消防設備電源子系統、防火門子系統和視頻監控子系統的有機結合，實現了報警點和監控點的聯動。
● 消防設備子系統
該子系統能夠?qū)⒚總€建筑、項目節點的所有消防設備和資產納入管理，對一些消防栓、滅火器、噴淋和消防大隊地址等著重標注，日常的巡檢和維護都需要納入計劃，在緊急情況下，會聯動GIS調度子系統進行調度。
● 隱患管理
在對于系統產生的隱患記錄，相關人員能夠?qū)ο鄳?yīng)記錄對應的設備進行操作。
隱患派發
點擊“派發”后在彈出界面選擇執行人員和整改期限，在生成工單的同時，后臺向執行人員發送工單信息。
工單處理
點擊“詳情”查看工單相關信息，對工單上的信息進行相關的處理與操作，同時還能夠處理之前未被處理的工單。
隱患記錄
可以按報警時間、區域、狀態、監控設備識別號、探測器ID、探測器型號篩選，顯示報警記錄。
隱患分析
隱患統計支持對項目進行日、月、季、年的維度查詢，并能夠自定義時間查詢，將項目下隱患以曲線，圖表的形式展現。
運維管理
運維管理包括巡檢日歷、巡檢計劃、設備狀態等功能。
巡檢日歷分為月度巡檢和年度巡檢，對相關的巡檢查看，并查看對應工單詳細情況。
巡檢計劃
點擊菜單中的巡檢計劃，進入對應的頁面，對相關的巡檢計劃進行查看工單，切換日期來查詢所要預覽的數據，支持對巡檢計劃的新增，修改和刪除。
